Onínọmbà ti Ilana inu ati Ilana Ṣiṣẹ ti Awọn ọkọ ayọkẹlẹ Hydraulic

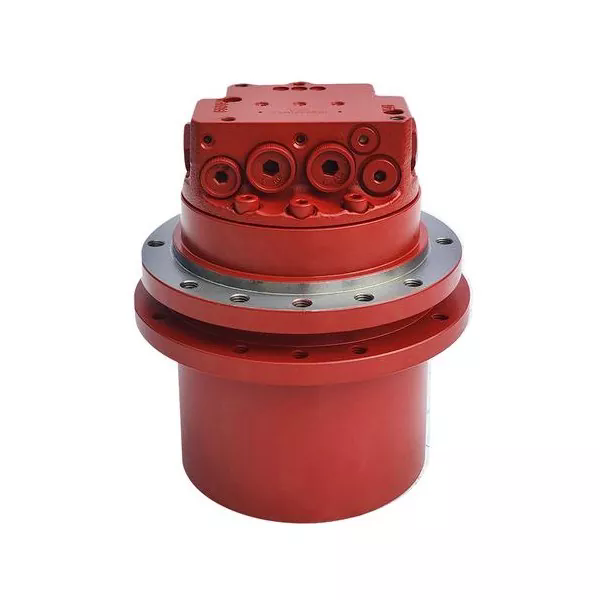

I. Ti abẹnu Be Tiwqn

Awọn ifilelẹ ti awọn iṣẹ ti aeefun ti motorni lati ṣe iyipada agbara hydraulic sinu agbara ẹrọ. Apẹrẹ eto inu jẹ gbogbo lati pade awọn iwulo iyipada agbara. Awọn eroja pataki jẹ bi atẹle:

1. Awọn eroja ipilẹ ipilẹ

Gbogbo awọn mọto hydraulic ko le ṣe laisi awọn paati ipilẹ meji: edidi ati iwọn didun iyipada lorekore ati ẹrọ pinpin epo. Awọn iwọn ti a titi iwọn didun ti wa ni yipada nipasẹ awọn ronu ti a plunger, jia tabi abẹfẹlẹ. Ilana pinpin epo n ṣakoso ọna fun epo ti o pọju lati tẹ ati ọna fun epo-kekere lati jade.

2. Iru iyato be

Iru jia: O ṣiṣẹ nipasẹ awọn meshing ti inu ati ita jia meji, pẹlu awọn epo agbawole ati iṣan pin symmetrically. Ibudo ṣiṣan epo lọtọ wa fun gbigbajade epo ti o jo lati ibisi. Nọmba awọn eyin lori jia jẹ tobi ju ti o wa lori fifa soke, nitorina iyipada iyipo jẹ kere.

Iru abẹfẹlẹ: Awọn abẹfẹlẹ ti wa ni radially sori ẹrọ lori ẹrọ iyipo, ati pe orisun omi ti o ti ṣaju tẹlẹ wa ni gbongbo. Awọn orisun omi le ṣe awọn abẹfẹlẹ ati awọn akojọpọ dada ti stator ni wiwọ si kọọkan miiran, lara kan asiwaju. Ilana pinpin epo nlo àtọwọdá ayẹwo lati rii daju pe epo titẹ nigbagbogbo wa ni gbongbo abẹfẹlẹ naa.

Plunger iru

Radial plunger iru: Awọn stator ati awọn silinda Àkọsílẹ ni eccentricity. Labẹ awọn igbese ti titẹ epo, awọn plunger presses lodi si awọn akojọpọ odi ti awọn stator, ati awọn lenu agbara yoo se ina iyipo.

Iru piston axial: Bulọọki silinda ati ọpa mọto ti sopọ papọ. Awọn plunger Titari silinda lati yi labẹ awọn iṣẹ ti awọn deede paati agbara ti awọn swash awo. Igun ti tẹri ti awo swash le ṣe atunṣe, ati iyipada ati iyara iyipo yoo tun yipada ni ibamu.

3. Apẹrẹ pataki

Ibeere fun yiyi siwaju ati yiyi pada: Awọn ẹya ti o le yiyi ni awọn itọnisọna mejeeji gbọdọ jẹ alapọpọ. Awọn abẹfẹlẹ iru nfi awọn abẹfẹlẹ radially, nigba ti plunger iru adopts kan ti ọpọlọpọ-anesitetiki ti abẹnu ti tẹ oniru.

Mimu jijo: Ni afikun si agbawọle epo ati iṣan omi, ibudo jijo epo lọtọ tun wa. Ibudo ṣiṣan epo ti ẹrọ jia le ṣe idiwọ ipari ipari ọpa lati bajẹ.

II. Ilana iṣẹ ti iyipada agbara hydraulic sinu agbara ẹrọ

Awọneefun ti motoryi agbara pada nipasẹ iyipada iwọn didun ti iyẹwu iṣẹ ti o ni edidi. Ilana kan pato ti pin si awọn igbesẹ wọnyi:

1. Iwọn titẹ epo ti o ga julọ

Opo epo ti o ga julọ ti a fi ranṣẹ nipasẹ fifa hydraulic wọ inu iyẹwu ti n ṣiṣẹ mọto nipasẹ ẹnu-ọna epo. Iyẹwu ti n ṣiṣẹ ni iho plunger, iyẹwu meshing jia tabi iwọn didun laarin awọn abẹfẹlẹ. Iyatọ titẹ yoo ṣẹda nigbati epo ba wọle.

2. Iyatọ titẹ n ṣakoso awọn ẹya ara ẹrọ ṣiṣẹ

Plunger Iru: Ga-titẹ epo Titari awọn plunger ita, gbigba o lati tẹ lodi si awọn akojọpọ odi ti awọn stator. Awọn lenu agbara exerted nipasẹ awọn stator lori plunger yoo wa ni decomposed sinu iyipo irinše, iwakọ silinda Àkọsílẹ lati yi.

Iru jia: epo titẹ wọ inu iho meshing jia, titari jia lati yi. Opo epo ti n ṣan epo ti o ti jo jade.

Irufẹ abẹfẹlẹ: epo titẹ n ṣiṣẹ ni ẹgbẹ mejeeji ti awọn abẹfẹlẹ, ti n ṣe iyipo eefun eefun. Awọn abẹfẹlẹ, labẹ iṣẹ ti orisun omi, ni pẹkipẹki faramọ stator ki o wakọ ẹrọ iyipo lati yi.

3. Mechanical iyipada agbara ati o wu

Iṣipopada laini ti awọn paati iṣẹ ti yipada si iṣipopada iyipo nipasẹ ọna ẹrọ. Awọn ti o wu ọpa continuously ndari iyipo ati yiyipo iyara. Fun apere:

Ninu iru plunger radial, iyipo ti ọpọ plungers ti wa ni apọju, ṣiṣe bulọọki silinda yiyi.

Ninu iru piston axial, igun ti tẹri ti awo swash ṣe atunṣe nipo ati ki o ni ipa lori awọn aye ti o wu jade.

4. Epo epo kekere ti wa ni idasilẹ

Nigbati iwọn didun ti iyẹwu iṣẹ ba dinku, epo kekere-titẹ ti wa ni idasilẹ lati inu iṣan epo. Lẹhin ipari iṣẹ-ṣiṣe kan, tẹsiwaju titẹ sii epo titẹ-giga ati pe yoo yiyi nigbagbogbo.

Nipasẹ ilana yii, ọkọ ayọkẹlẹ hydraulic daradara ṣe iyipada agbara titẹ ti eto hydraulic sinu agbara ẹrọ. Ọna iyipada yii jẹ ki o lo pupọ ni awọn aaye bii ẹrọ ikole, awọn ọkọ oju omi ati awọn maini.
